Завеса-24. Радарный модуль | 24 ГГц
Описание

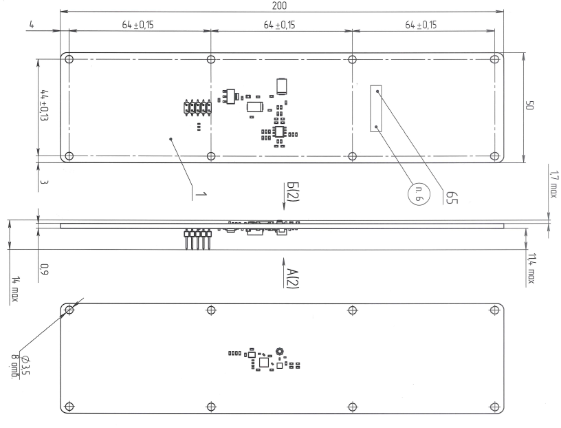

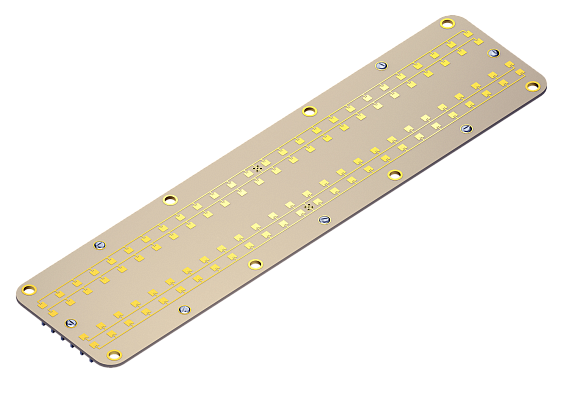

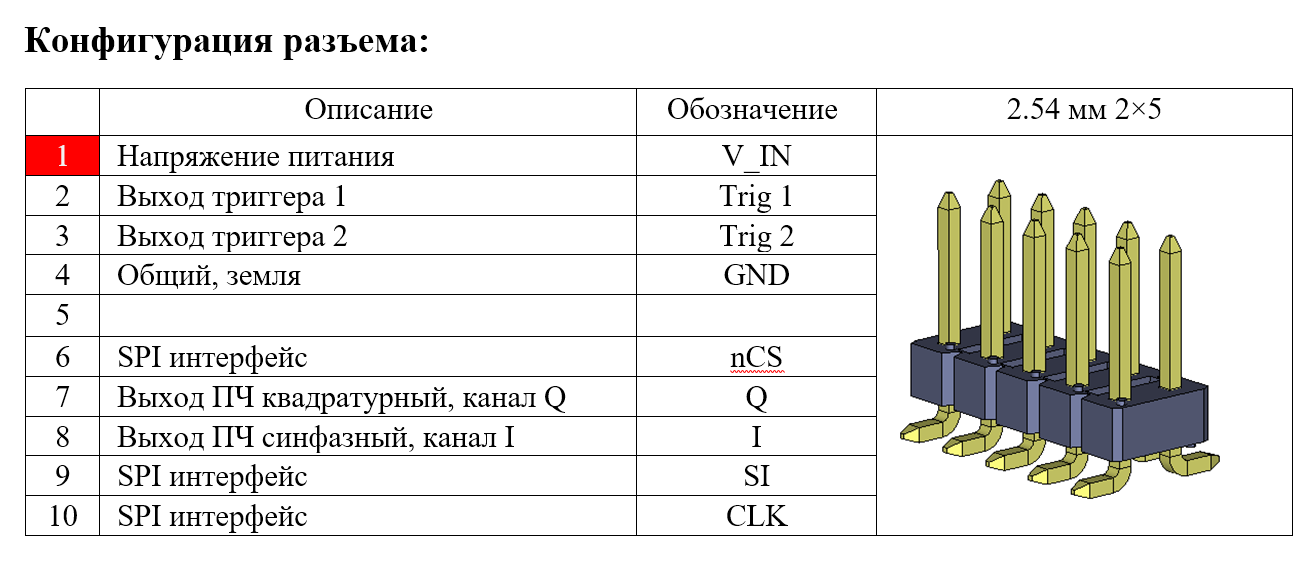

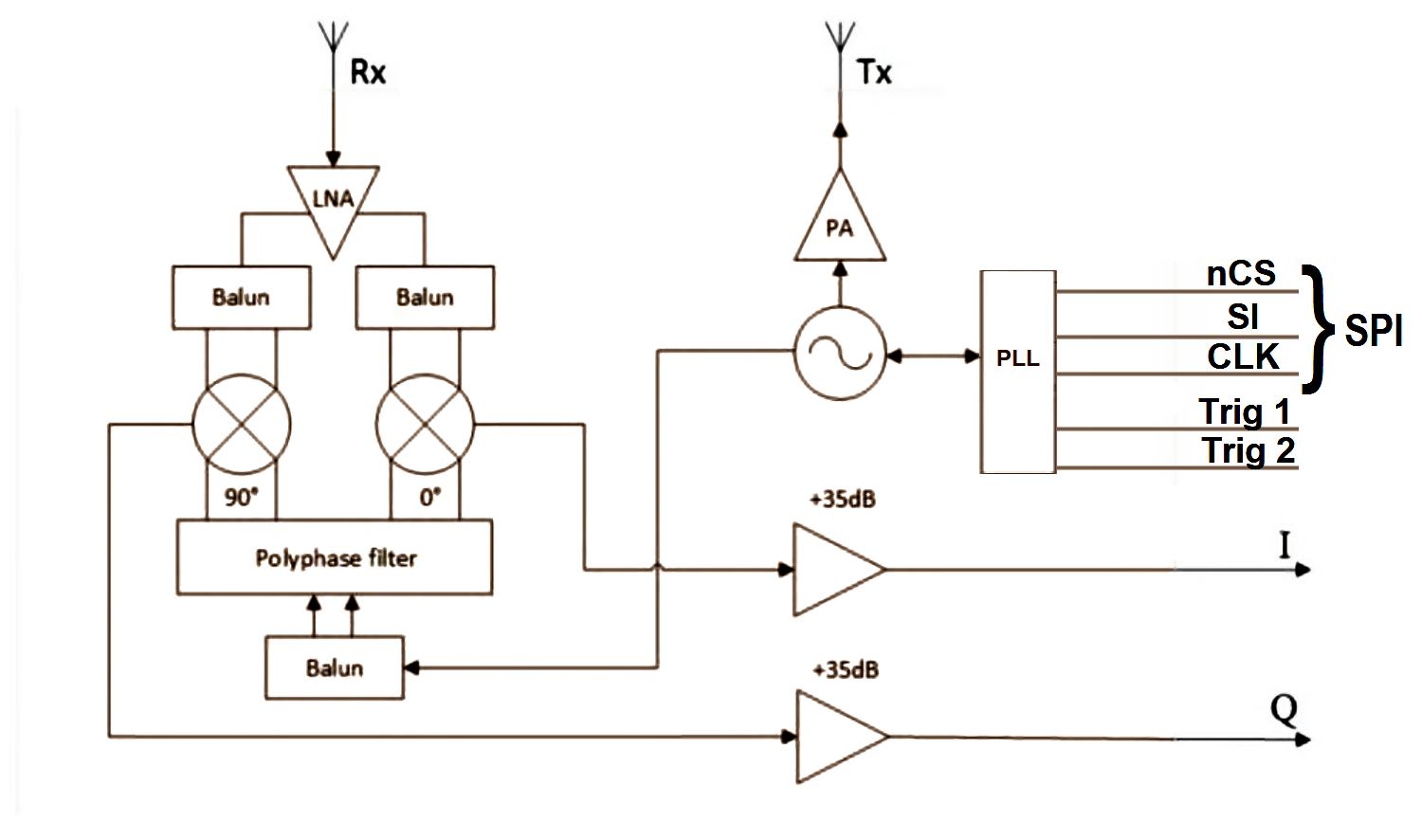

Модуль приёмопередатчика Завеса-24 представляет собой компактный модуль, включающий антенную решетку (АР), реализованную в виде отдельной передающей и отдельной приемной частей, СВЧ-генератор управляемый напряжением, встроенный малошумящий СВЧ- усилитель (МШУ), схему температурной компенсации СВЧ- генератора на основе PLL, квадратурный и синфазный выходы промежуточной частоты, два усилителя промежуточной частоты, два выхода триггера.
Применение
- датчики движения и присутствия объекта для охранных систем
- системы мониторинга дорожной обстановки
- датчики присутствия для управления освещением
- модули определения дальности и скорости
- ЛЧМ радары
Общие характеристики
| Значение | Мин / Номин / Макс |
| Ток потребления, мА | 105 / 108 / 110 |
| Диапазон напряжения питания, В | 4,7 / 5,0 / 5,3 |
| Вес приемопередатчика, г | 56 |
| Рабочая температура, °С | -40...+85 |
| Температура хранения, °С | -40...+85 |
Характеристики передатчика
| Частотный диапазон передатчика, ГГц | 24,05 /... / 24,25 |
| Диапазон настройки частоты, МГц | 195 / 200 / 205 |
| Нестабильность частотного диапазона, %/° | ... / 0,016 / ... |
| Коэффициент усиления антенны передатчика, дБи | ... / 21 / ... |
| Ширина ДН передатчика по уровню -3дБ (азимут), ° | ... / 2,9 / 3,1 |
| Ширина ДН передатчика по уровню -3дБ (угол места), ° | ... / 57 / 60 |
| Эффективная изотропно излучаемая мощность, дБм | ... / ... / 20 |
| Подавление гармонических составляющих, дБ | ... / -25 / ... |
Характеристики приемника
| Значение | Мин / Номин / Макс |
| Коэффициент усиления антенны приемника, дБи | ... / 21 / ... |
| Ширина ДН приемника по уровню -3дБ (азимут), ° | ... / 2,9 / 3,1 |
| Ширина ДН приемника по уровню -3дБ (угол места), ° | ... / 57 / 60 |
| Коэффициент усиления ПЧ I/Q, дБ | ... / 35 / ... |
| Нижняя частота фильтра ПЧ I/Q (-3дБ), кГц | 0,01 / ... / 0,2 |
| Верхняя частота фильтра ПЧ I/Q (-3дБ), кГц | 65 /.../ 69 |
| Разность амплитуд выходов I/Q, дБ | ... / 1 / ... |
| Чувствительность приемника, дБм | ... / -106 / ... |
| Импеданс выхода I/I, Ом | ... / 100 / ... |
| Импеданс выхода Q/Q, Ом | ... / 100 / ... |
| Разность фаз выходов I/Q, ° | ... / 90 / ... |
| Подавление частотных составляющих питания, дБ | ... / -75 / ... |
| Смещение для выходов I/Q, В | ... / 1,65 /... |
