Модуль СВЧ-приемопередатчика MVS-162

Описание

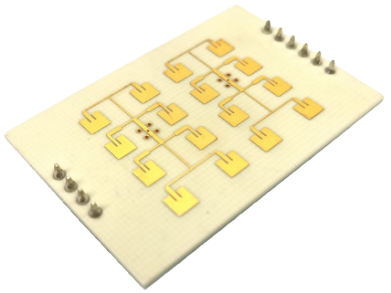

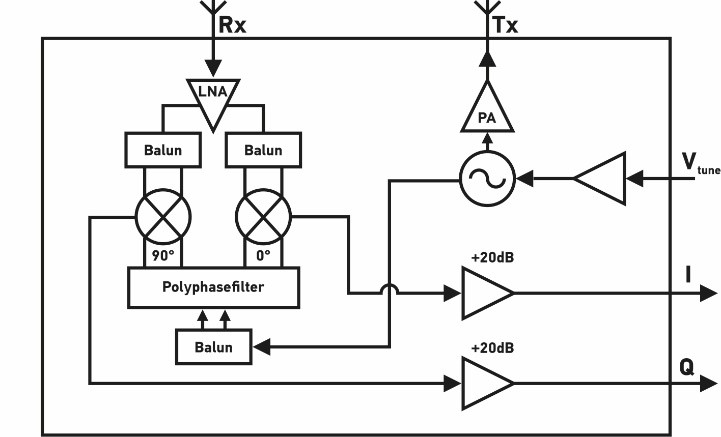

Модуль СВЧ-приёмопередатчика MVS-162 представляет собой компактный модуль, включающий в себя: антенную решетку (АР), реализованную в виде отдельных (переда­ющей и приемной) частей; СВЧ-генератор, управляемый напряжением; встроенный малошумящий СВЧ- усилитель (МШУ); схему температурной компенсации СВЧ-генератора; квадратурный и синфазный выходы промежуточной частоты; два усилителя промежуточной частоты; низкочастотный выход пропорциональный частоте СВЧ-генератора.

Применение

  • датчики движения и присутствия объекта для охранных систем
  • системы мониторинга дорожной обстановки
  • датчики присутствия для управления освещением
  • модули определения дальности и скорости
  • ЛЧМ радары



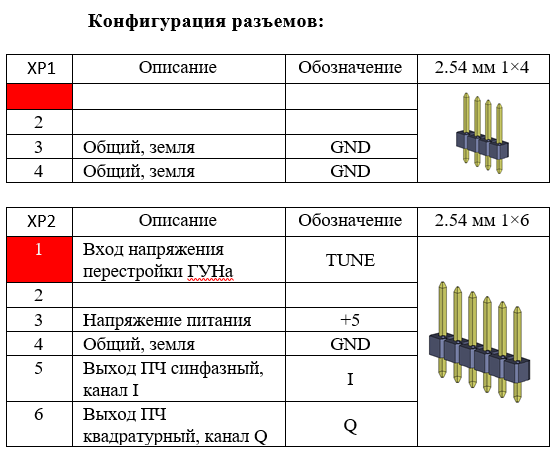

Технические характеристики

Ток потребления, мА 52 / 57 / 62
Диапазон напряжения питания, В 4,7 / 5 / 5,3
Вес приемопередатчика, г ... / 11 / ...
Рабочая температура, °С -40 ... +85
Температура хранения, °С -40 ... +85

Характеристики ГУНа

Частотный диапазон передатчика, ГГц 24,05 / ... / 24,25
Напряжение перестройки ГУН, В 0,5 / ... / 10
Крутизна перестройки ГУН, МГц/В ... / 40 / ...
Сопротивление входа ГУН, кОм ... / 7 / ...
Нестабильность частоты, МГц/° ... / ... / 0,8
Нестабильность частотного диапазона, %/° ... / 0,016 / ...
Коэффициент усиления антенны передатчика, дБи ... / 12,5 / ...

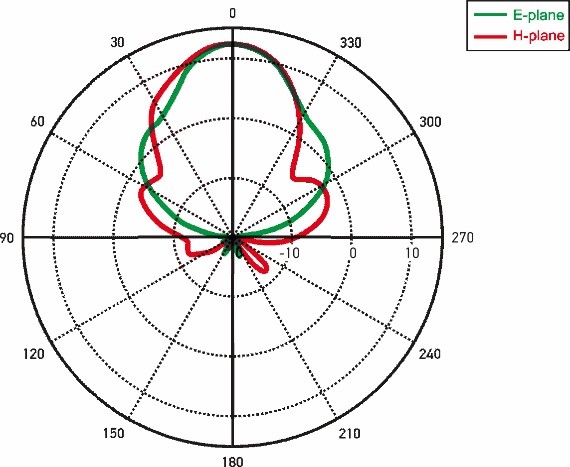

Ширина ДН передатчика по уровню -3дБ (азимут), ° ... / 37 / ...
Ширина ДН передатчика по уровню -3дБ (угол места), ° ... / 32 / ...
Эффективная изотропно излучаемая мощность, дБм ... / ... / 20
Подавление гармонических составляющих, дБ -25 / ... / ...

Характеристики приемника

Коэффициент усиления антенны приемника, дБи ... / 12,5 / ...
Ширина ДН приемника по уровню -3дБ (азимут), ° ... / 37 / ...
Ширина ДН приемника по уровню -3дБ (угол места), ° ... / 32 / ...
Коэффициент усиления ПЧ I1/Q1, дБ ... / 20 / ...
Нижняя частота фильтра ПЧ I1/Q1 (-3дБ), кГц 0,01 / ... / 0,2
Верхняя частота фильтра ПЧ I1/Q1 (-3дБ), кГц 13 / ... / 15
Разность амплитуд выходов I/Q, дБ ... / 1 / ...
Чувствительность приемника, дБм ... / -106 / ...
Импеданс выхода I1/I2, Ом ... / -100 / ...
Импеданс выхода Q1/Q2, Ом ... / -100 / ...
Разность фаз выходов I/Q, ° ... / 90 / ...
Подавление частотных составляющих питания, дБ ... / -75 / ...
Смещение для выходов I/Q, В ... / 1,65 / ...
