Модуль СВЧ-приемопередатчика «Обзор 24»

Описание

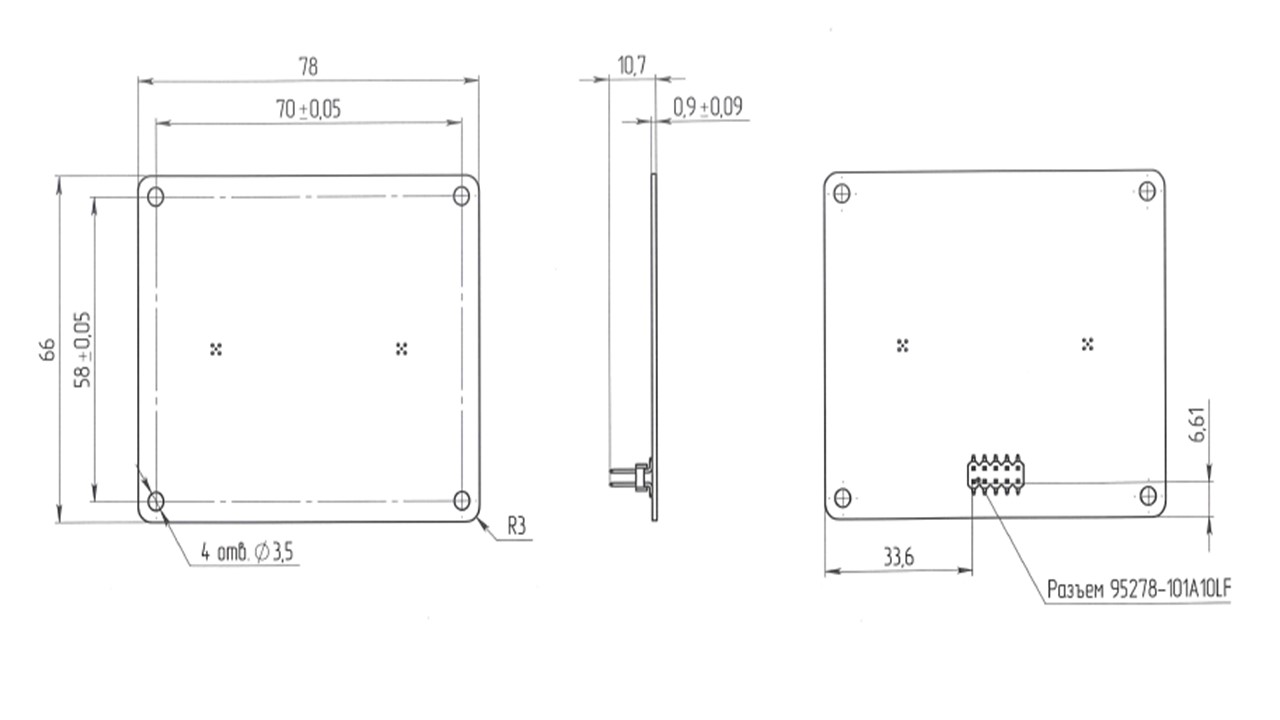

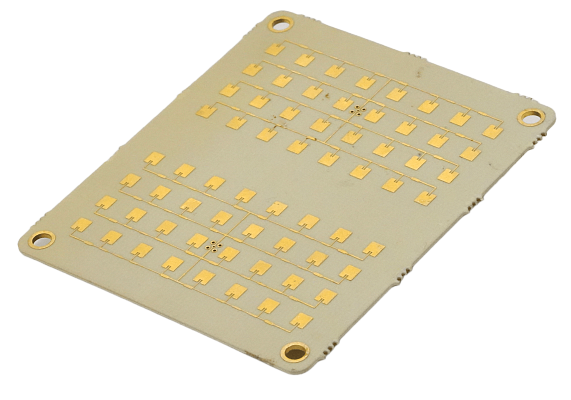

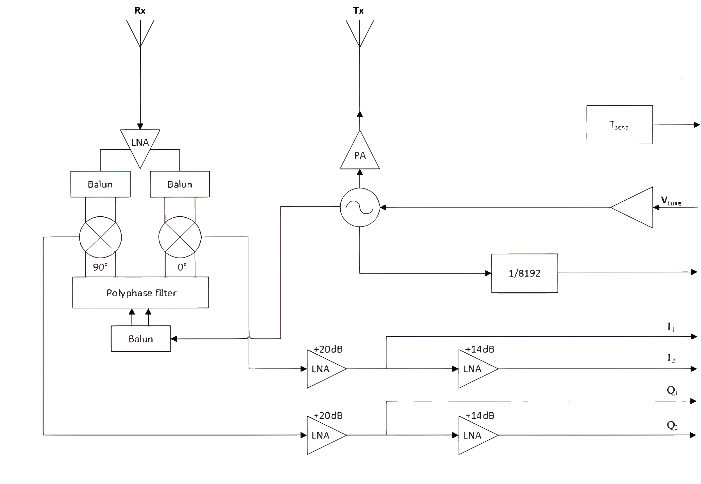

Модуль СВЧ-приемопередатчика «Обзор 24» представляет собой высокочувствительный приемопередающий сенсор, включающий антенную решетку (АР), реализованную в виде отдельной передающей и отдельной приемной частей, схему стабилизации цепей питания, СВЧ генератор управляемый напряжением, встроенный малошумящий СВЧ усилитель (МШУ), схему температурной компенсации СВЧ генератора, квадратурный и синфазный выходы промежуточной частоты, два усилителя промежуточной частоты, низкочастотный выход пропорциональный частоте СВЧ генератора.

Применение

  • датчики движения и присутствия объекта для охранных систем
  • системы мониторинга дорожной обстановки
  • датчики присутствия для управления освещением
  • модули определения дальности и скорости
  • ЛЧМ радары

Основные технические характеристики

Значение Мин.-Номин.- Макс.
Ток потребления с делителем, мА 70/75/80
Диапазон напряжения питания, В 4,7/5/5,3
Вес приемопередатчика, г 100
Рабочая температура, °С -40...+85
Температура хранения, °С -40...+85

Характеристики ГУНа

Частотный диапазон передатчика, ГГц 24,05/.../24,25
Напряжение перестройки ГУН, В 0/.../5
Диапазон настройки частоты, МГц 195/200/205
Крутизна перестройки ГУН, МГц/В .../40/.../
Сопротивление входа ГУН, кОм 24.../.../
Нестабильность частоты, МГц/° .../.../0,8
Нестабильность частотного диапазона, %/° 0,0016

Характеристики передатчика

Коэффициент усиления антенны передатчика, дБи 16,8/17,9/18,6

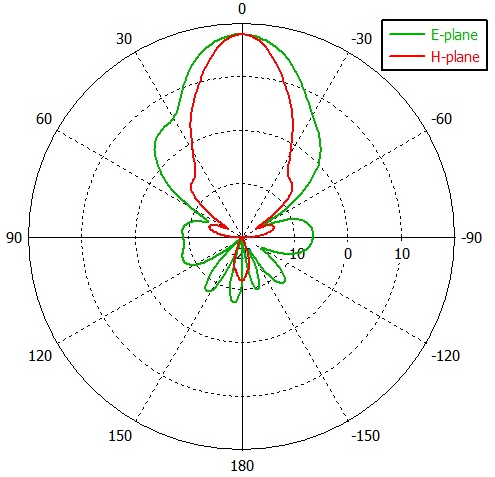

Ширина ДН передатчика по уровню -3дБ (азимут), ° .../.../16
Ширина ДН передатчика по уровню -3дБ (угол места), ° .../.../24
Эффективная изотропно излучаемая мощность, дБм .../.../20
Подавление гармонических составляющих, дБ -25 / ... / ...

Характеристики приемника

Коэффициент усиления антенны приемника, дБи 16,8/17,9/18,6
Ширина ДН приемника по уровню -3дБ (азимут), ° .../.../16
Ширина ДН приемника по уровню -3дБ (угол места), ° .../.../24
Коэффициент усиления ПЧ I1/Q1, дБ .../20/.../
Нижняя частота фильтра ПЧ I1/Q1 (-3дБ), кГц 0,007/.../0,012
Верхняя частота фильтра ПЧ I1/Q1 (-3дБ), кГц 38,5/.../41,3
Коэффициент усиления ПЧ I2/Q2, дБ .../35/.../
Нижняя частота фильтра ПЧ I2/Q2 (-3дБ), кГц 0,04/.../0,05
Верхняя частота фильтра ПЧ I2/Q2 (-3дБ), кГц 38,5/.../41,3
Разность амплитуд выходов I/Q, дБ .../1/.../
Чувствительность приемника, дБм .../-106/.../
Импеданс выхода I1/I2, Ом .../100/.../
Импеданс выхода Q1/Q2, Ом .../100/.../
Разность фаз выходов I/Q, ° .../90/.../
Подавление частотных составляющих питания, дБ .../-75/.../
Смещение для выходов I/Q, В .../1,65/.../
