Модуль приёмопередатчика M-LC6

Описание

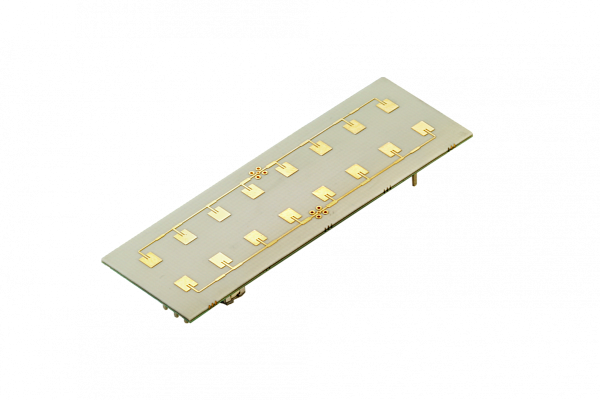

Модуль СВЧ-приёмопередатчика «M-LC6» представляет собой компактный модуль, включающий антенную решетку (АР), реализованную в виде отдельной передающей и отдельной приемной частей, схему стабилизации цепей питания, СВЧ генератор, управляемый напряжением, встроенный малошумящий СВЧ усилитель (МШУ), схему температурной компенсации СВЧ генератора, квадратур­ный и синфазный выходы промежуточной частоты, два усилителя промежуточной частоты, низкочастотный выход, пропорциональный частоте СВЧ-генератора.

Применение

  • датчики движения и присутствия объекта для охранных систем
  • системы мониторинга дорожной обстановки
  • датчики присутствия для управления освещением
  • модули определения дальности и скорости
  • ЛЧМ радары




Технические характеристики

Значение Мин. / Номин. / Макс.
Ток потребления, мА 52 / 57 / 63
Диапазон напряжения питания, В 4,7 / 5 / 5,3
Вес приемопередатчика, г 55
Рабочая температура, °С -40...+85
Температура хранения, °С -40...+85

Характеристики ГУНа

Частотный диапазон передатчика, ГГц 24,050 / ... / 24,250
Напряжение перестройки ГУН, В 0 /... / 5
Диапазон настройки частоты, МГц 195 / 200 / 205
Крутизна перестройки ГУН, МГц/В ... / 40 / ...
Сопротивление входа ГУН, кОм 12 / ... / ...
Нестабильность частоты, МГц/° ... /... / 0,8
Нестабильность частотного диапазона, %/° ... / 0,016 / ...

Характеристики передатчика

Коэффициент усиления антенны передатчика, дБи 14 / 14,5 / 15
Ширина ДН передатчика по уровню -3дБ (азимут), ° ... / ... / 12
Ширина ДН передатчика по уровню -3дБ (угол места), ° ... / ... / 80
Эффективная изотропно излучаемая мощность, дБм ... / ... / 20
Подавление гармонических составляющих, дБ -25 / ... / ...

Характеристики приемника

Коэффициент усиления антенны приемника, дБи 14 / 14,5 / 15
Ширина ДН приемника по уровню -3дБ (азимут), ° ... /... / 12
Ширина ДН приемника по уровню -3дБ (угол места), ° ... /... / 80
Коэффициент усиления ПЧ I1/Q1, дБ ... / 20 / ...
Нижняя частота фильтра ПЧ I1/Q1 (-3дБ), кГц 0,01 / ... / 0,2
Верхняя частота фильтра ПЧ I1/Q1 (-3дБ), кГц 13 / ... / 15
Разность амплитуд выходов I/Q, дБ ... / 1 / ...
Чувствительность приемника, дБм ... / -106 / ...
Импеданс выхода I1/I2, Ом ... / 100 / ...
Импеданс выхода Q1/Q2, Ом ... / 100 / ...
Разность фаз выходов I/Q, ° ... / 90 / ...
Подавление частотных составляющих питания, дБ ... / -75 / ...
Смещение для выходов I/Q, В ... / 1,65 / ...

Конфигурация разъема:

Выход ПЧ квадратурный, канал Q Q
Напряжение питания Vin
Выход ПЧ синфазный, канал I I
Общий, земля GND
Вход напряжения перестройки ГУНа TUNE
