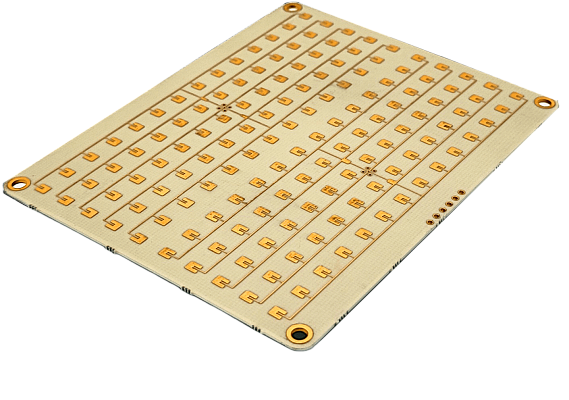

MVS-179. Радарный модуль | 24 ГГц
Описание
Модуль приёмопередатчика MVS-179 представляет собой компактный модуль, включающий антенную решетку (АР), реализованную в виде отдельной передающей и отдельной приемной частей, схему стабилизации цепей питания, СВЧ-генератор, управляемый напряжением, встроенный малошумящий СВЧ-усилитель (МШУ), схему температурной компенсации СВЧ-генератора, квадратурный и синфазный выходы промежуточной частоты, два усилителя промежуточной частоты, низкочастотный выход пропорциональный частоте СВЧ-генератора.
Применение
- датчики движения для охранных систем
- системы мониторинга дорожной обстановки
- датчики присутствия для управления освещением
- модули определения дальности и скорости
- ЛЧМ радары
Общие характеристики
| Значение | Мин / Номин / Макс |
| Ток потребления, мА | 57 / 62 / 67 |
| Диапазон напряжения питания, В | 4,7 / 5 / 5,3 |
| Вес приемопередатчика, г | 24 |
| Рабочая температура, °С | -40...+85 |
| Температура хранения, °С | -40...+85 |
Характеристики ГУНа
| Значение | Мин / Номин / Макс |
| Частотный диапазон передатчика, ГГц | 24,050 /.../ 24,250 |
| Напряжение перестройки ГУН, В | 0 /.../ 5 |
| Диапазон настройки частоты, МГц | 195 / 200 /205 |
| Крутизна перестройки ГУН, МГц/В | ... / 40 /... |
| Сопротивление входа ГУН, кОм | 12 / ... / ... |
| Нестабильность частоты, МГц/° | ... /... /0,8 |
| Нестабильность частотного диапазона, %/° | ... / 0,016 / ... |
Характеристики передатчика
| Значение | Мин / Номин / Макс |
| Коэффициент усиления антенны передатчика, дБи | 22 / 23 / 24 |
| Ширина ДН передатчика по уровню -3дБ (азимут), ° | ... /... / 7 |
| Ширина ДН передатчика по уровню -3дБ (угол места), ° | ... /... / 20 |
| Эффективная изотропно излучаемая мощность, дБм | ... /... / 20 |
| Подавление гармонических составляющих, дБ | -25 / ... / ... |
Характеристики приемника
| Значение | Мин / Номин / Макс |
| Коэффициент усиления антенны приемника, дБи | 22 /23 / 24 |
| Ширина ДН приемника по уровню -3дБ (азимут), ° | ... /... / 7 |
| Ширина ДН приемника по уровню -3дБ (угол места), ° | ... /... / 20 |
| Коэффициент усиления ПЧ, дБ | ... / 20 / ... |
| Нижняя частота фильтра ПЧ (-3дБ), кГц | 0,01 / ... / 0,2 |
| Верхняя частота фильтра ПЧ (-3дБ), кГц | 13 / ... / 14 |
| Разность амплитуд выходов I/Q, дБ | ... / 1 / ... |
| Чувствительность приемника, дБм | ... / -114 / ... |
| Импеданс выхода I, Ом | ... / 100 / ... |
| Импеданс выхода Q, Ом | ... / 100 / ... |
| Разность фаз выходов I/Q, ° | ... / 90 / ... |
| Подавление частотных составляющих питания, дБ | ... / -75 / ... |
| Смещение для выходов I/Q, В | ... / 1,65 / ... |
