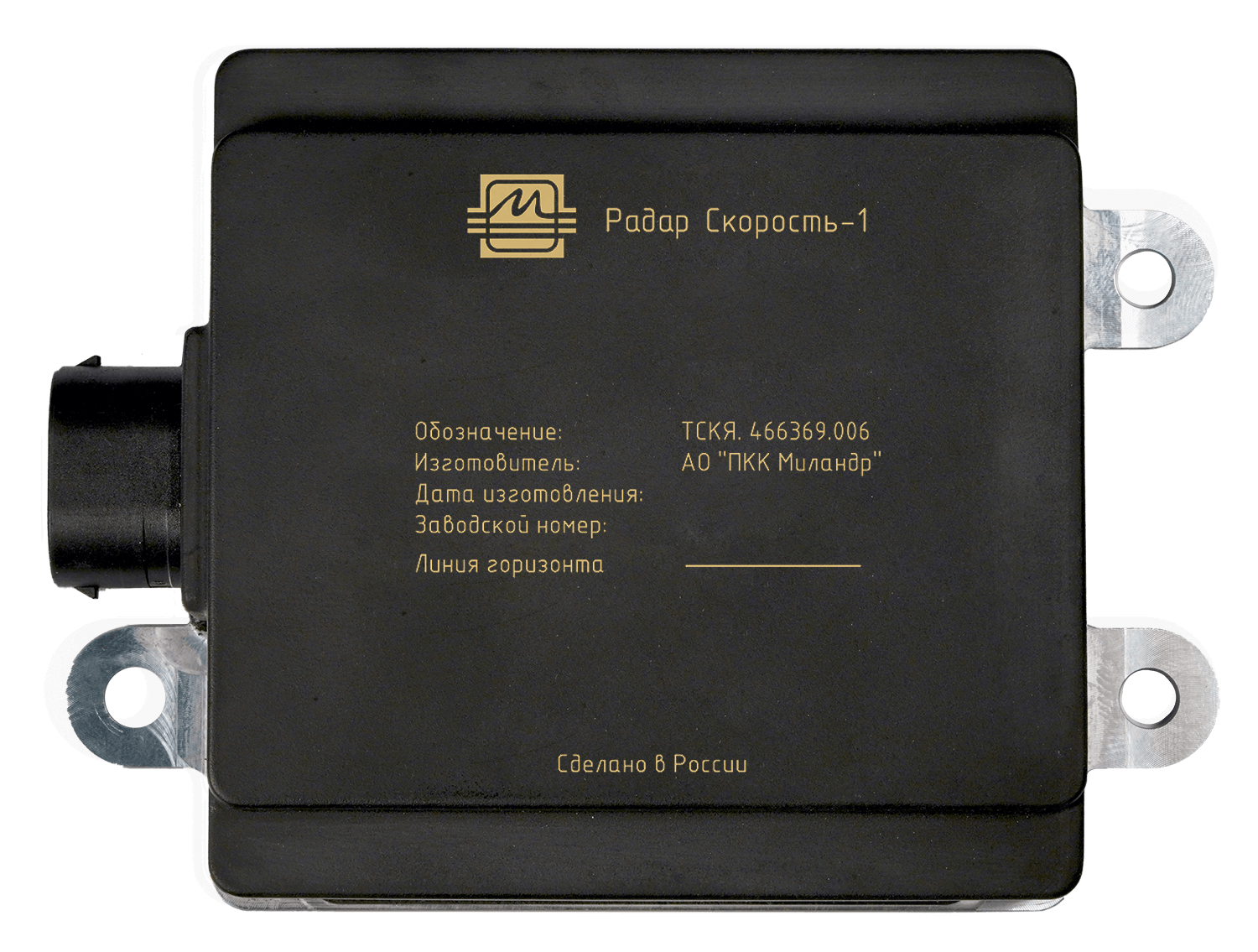

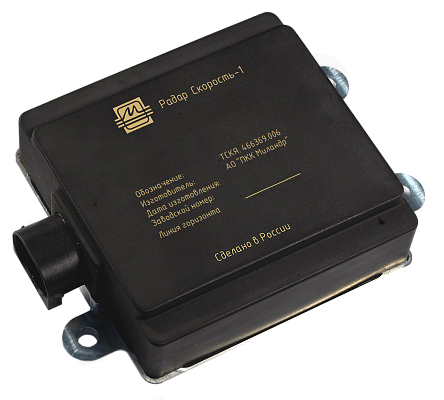

Радар Скорость-1 | 24 ГГц
Описание
Радар Скорость-1, ТСКЯ.466369.006 (Измеритель) является однолучевым радиолокационным измерителем скорости движения и предназначен для обнаружения движущихся транспортных средств, детектирования их скорости и направления движения.

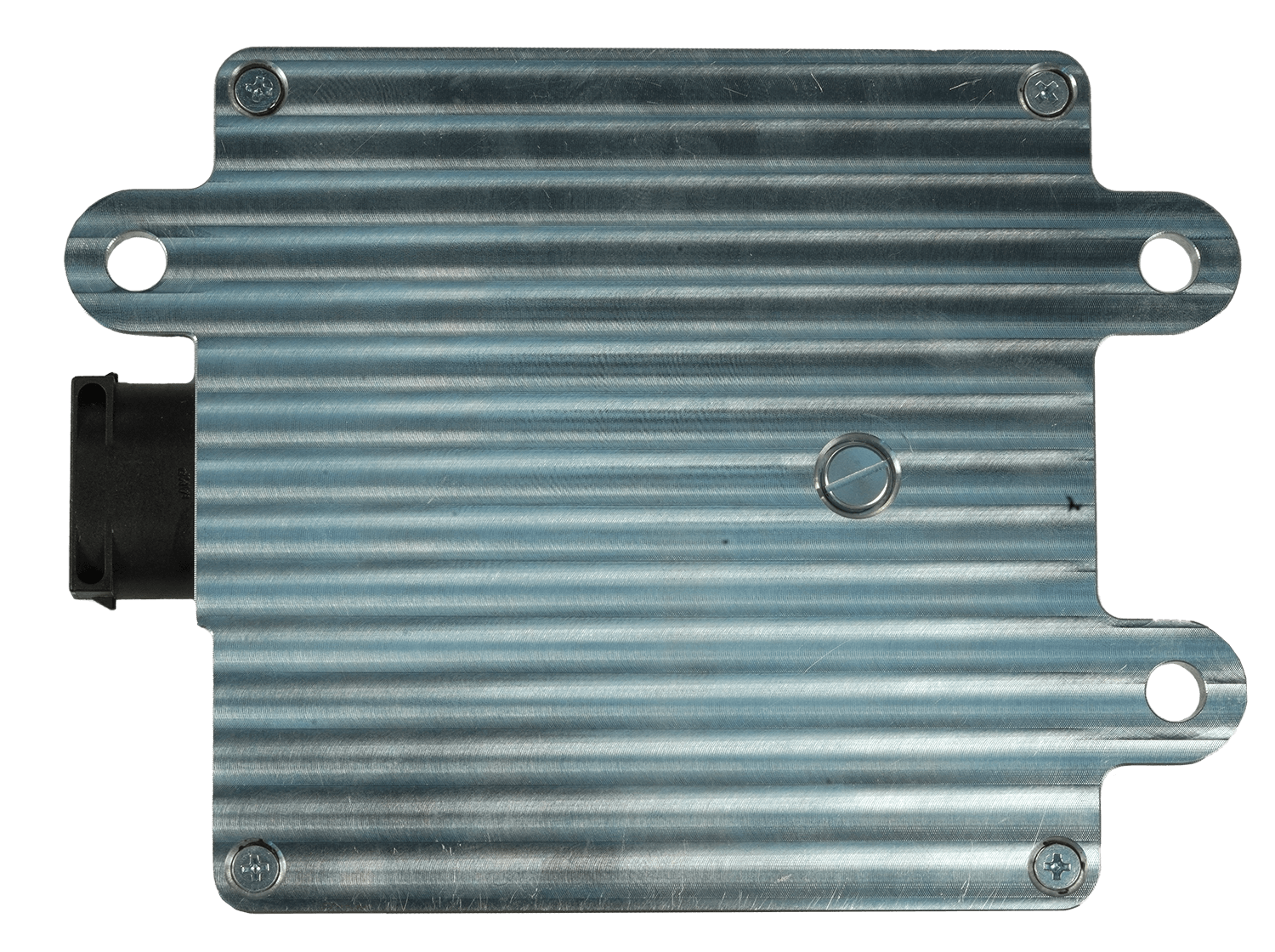

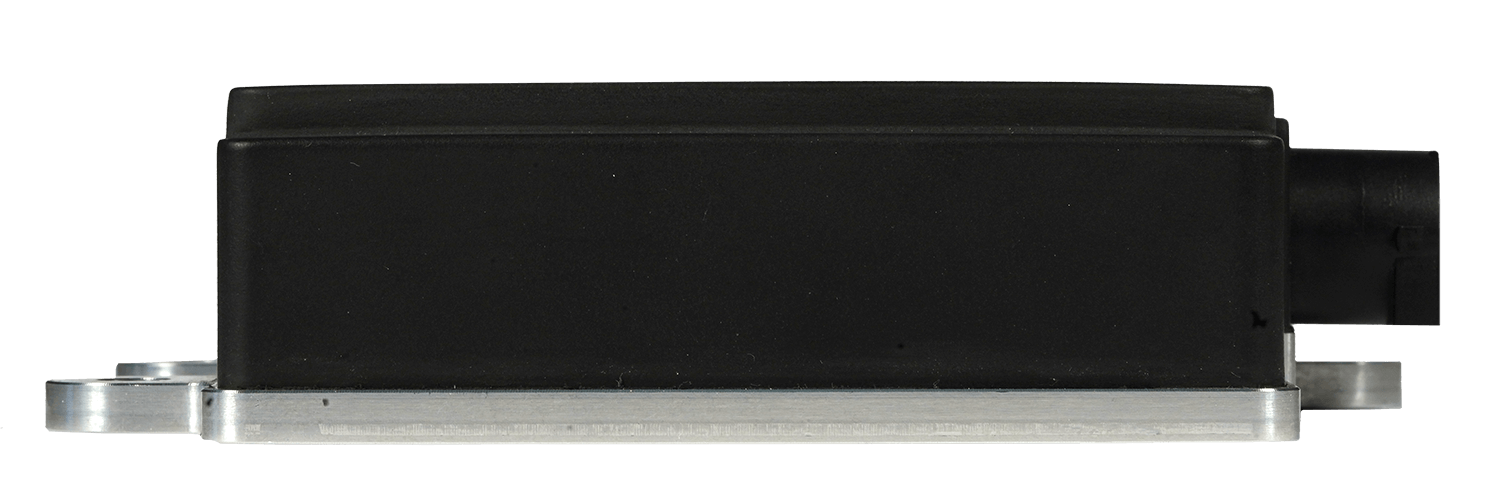

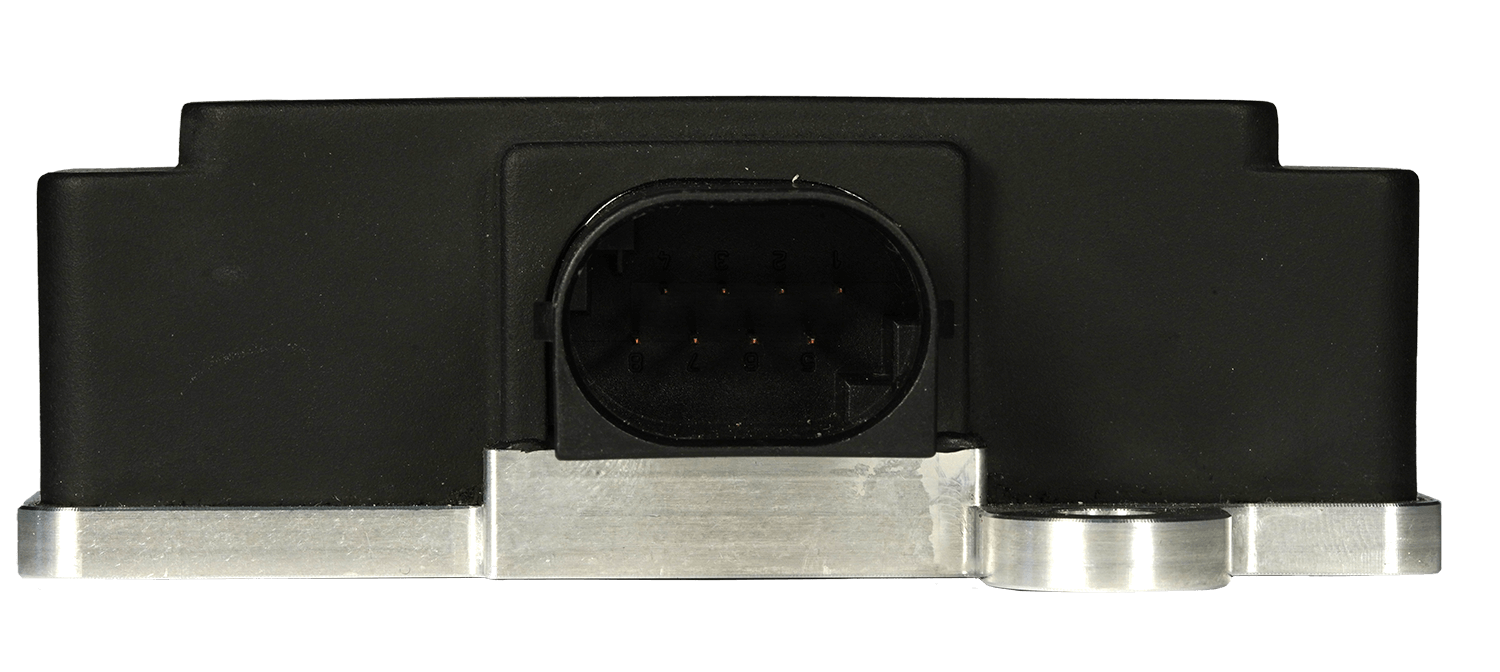

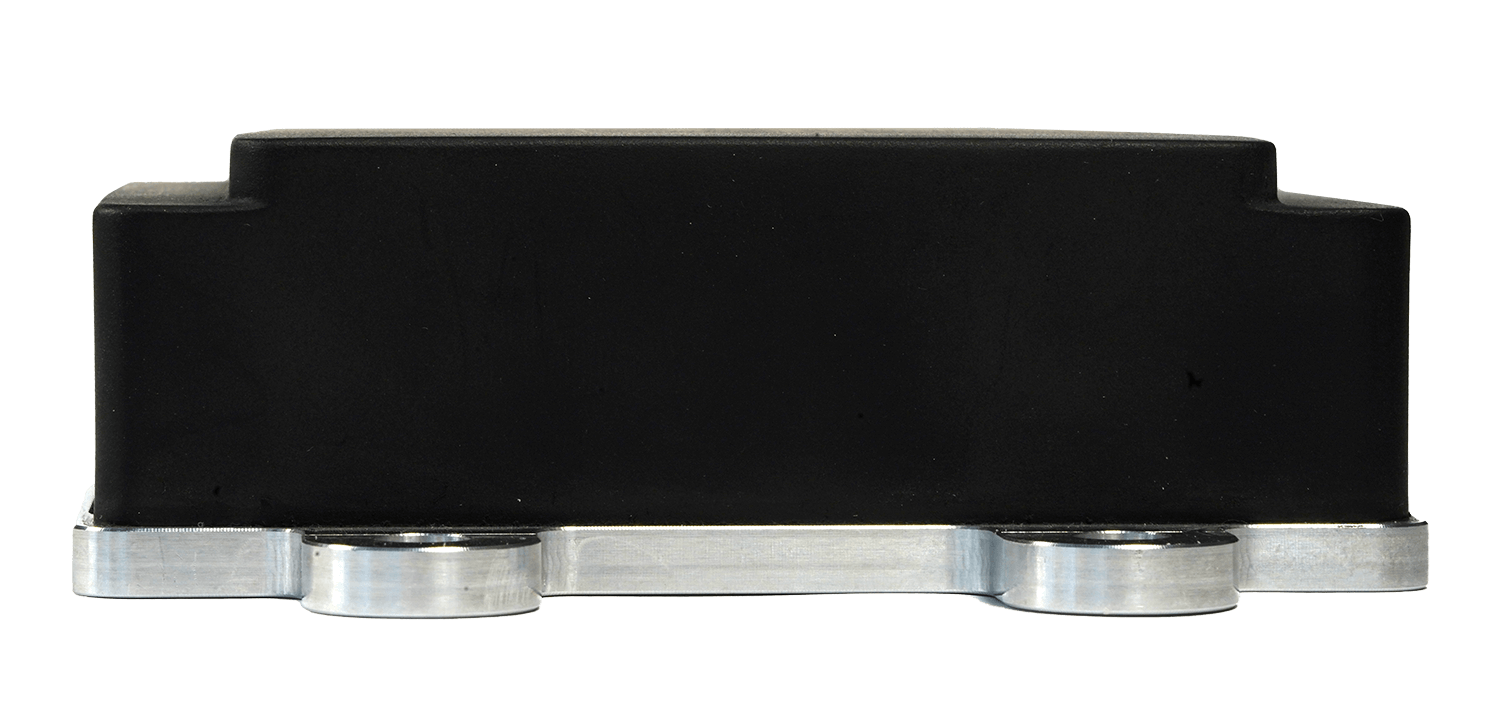

Измеритель состоит из модуля антенной решетки (АР) и модуля цифрового вычислителя, размещённых внутри радиопрозрачного корпуса. Модуль цифрового вычислителя разработан на основе высокопроизводительного российского процессора цифровой обработки сигналов производства АО «ПКК Миландр». Измеритель является конструктивно законченным, самостоятельным изделием.
Принцип действия измерителя основан на использовании эффекта Доплера, заключающегося в изменении частоты радиосигнала при отражении от движущегося объекта. Передающая АР измерителя излучает непрерывный ВЧ-сигнал, частота и амплитуда которого остается практически неизменной. Излучаемый электромагнитный сигнал, отражаясь от объектов, находящихся в зоне обнаружения, поступает через приемную АР на модуль приемопередатчика, где, смешиваясь с передаваемым сигналом, образуют разностный сигнал на промежуточной частоте, пропорциональный скорости движения обнаруженного объекта.
Особенности:
- Возможность измерения скорости целей с учетом направления их движения (только встречные, только попутные, оба направления);
- Возможность измерения скорости самой быстрой цели из группы и цели с наибольшей амплитудой принятого сигнала (самая близкая цель).
Применение:
Интеллектуальные транспортные системы (ИТС);
Автоматизированные системы управления дорожным движением (АСУДД);
В качестве модуля контроля скорости:
- Система адаптивного управления светофором (обнаружение самой быстрой цели, выявление ТС опасно приближающейся к светофорному объекту с вероятностью проезда на запрещающий сигнал светофора, снижение количества ДТП);
- Табло контроля скорости;
- Комплекс фотовидеофиксации нарушений скоростного режима.
В качестве детектора транспорта:
- Система управления наружным освещением автомобильных дорог.
Контроль и охрана объектов (ТЭК и промышленность, Аэропорты, Государственные объекты):
- Охранные системы, охрана периметра (периметровая охранная сигнализация);
- Интеллектуальные комплексы.
- Устройство обнаружения приближающегося подвижного состава (поезда, локомотива)
Технические характеристики
| Диапазон напряжений питания постоянного тока, В | От 9 до 32 |
| Потребляемая мощность изделия по цепям питания при напряжении питания 12 В, Вт, не более | 3 |
| Диапазон рабочей частоты, ГГц | От 24,05 до 24,25 |
| Максимальная мощность излучаемого сигнала, мВт, не более | 100 |
| Угол обзора изделия по горизонтали, не более | 16º |
| Угол обзора изделия по вертикали, не менее | 26º |
| Диапазон измеряемых скоростей, км/ч | От 10 до 320 |
| Допускаемый предел среднеквадратичной ошибки измерения скорости, км/ч, не более | ±1 |
| Дискретность выдаваемой измерителем информации, км/ч, не более | 0,5 |
| Дальность измерения скорости легкового транспортного средства, м | От 10 до 180 |
| Скорость передачи данных по шине RS-232, бит/с, не менее | 9600 |
| Рабочая температура среды, ºС | -40...+75 |
| Габаритные размеры, мм, не более | 140×110×35 |
| Масса, кг, не более | 0,3 |
| Возможность оснащения модулем отечественного ГЛОНАСС/GPS/SBAS/GALILEO приемника | опционально |
| Возможность оснащения интерфейсами Ethernet, CAN, RS-485 | опционально |
| Процессор цифровой обработки сигнала | К1967ВН04BG* |
* Производится на территории РФ компанией АО ПКК «Миландр».
В реестре российской промышленной продукции (ПП РФ №719).
Документация
| Листовка Радар «Скорость-1» 28.01.2025 | .pdf 2.25Мб |
