Радар Высотомер-1 | 24 ГГц
Описание

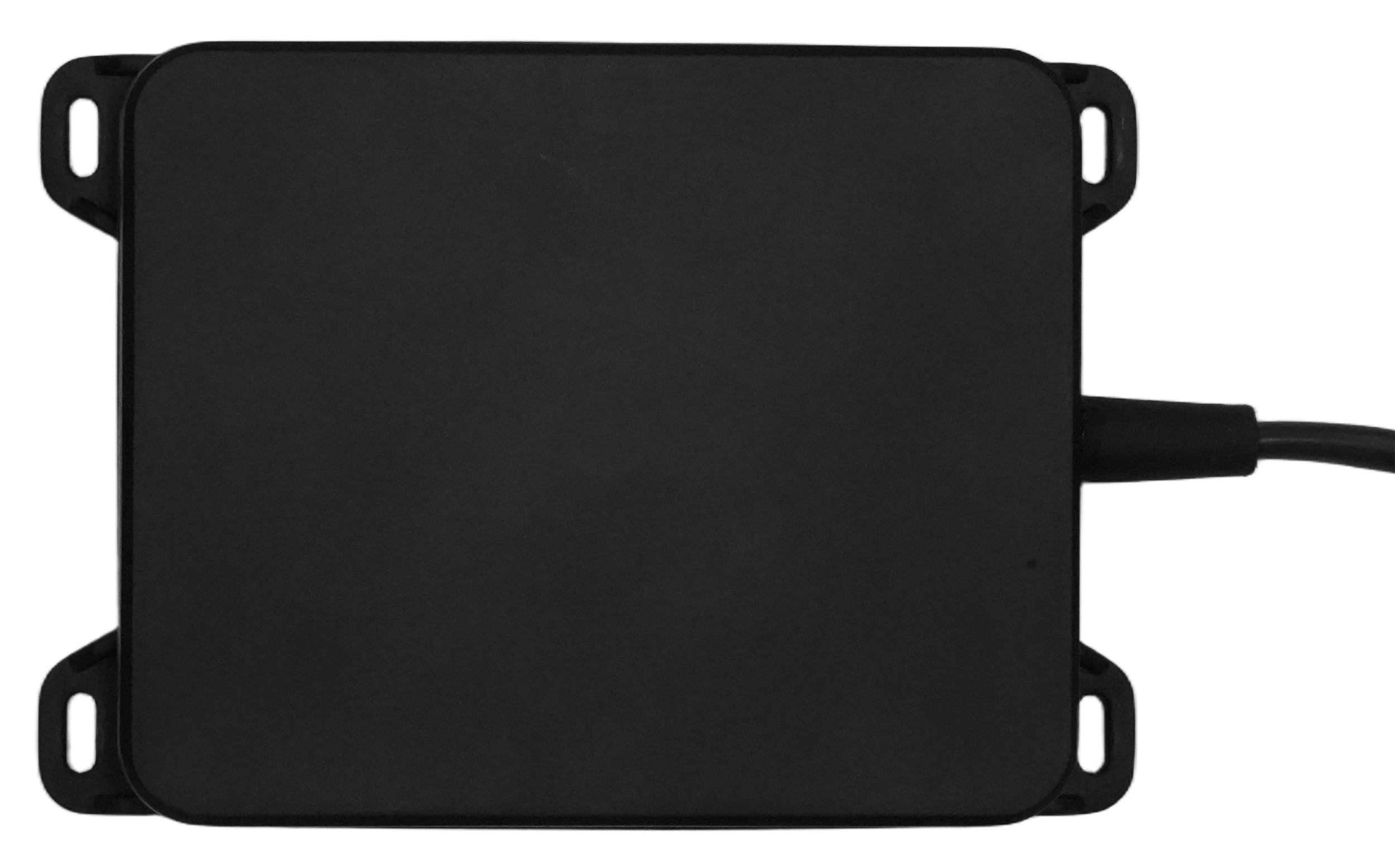

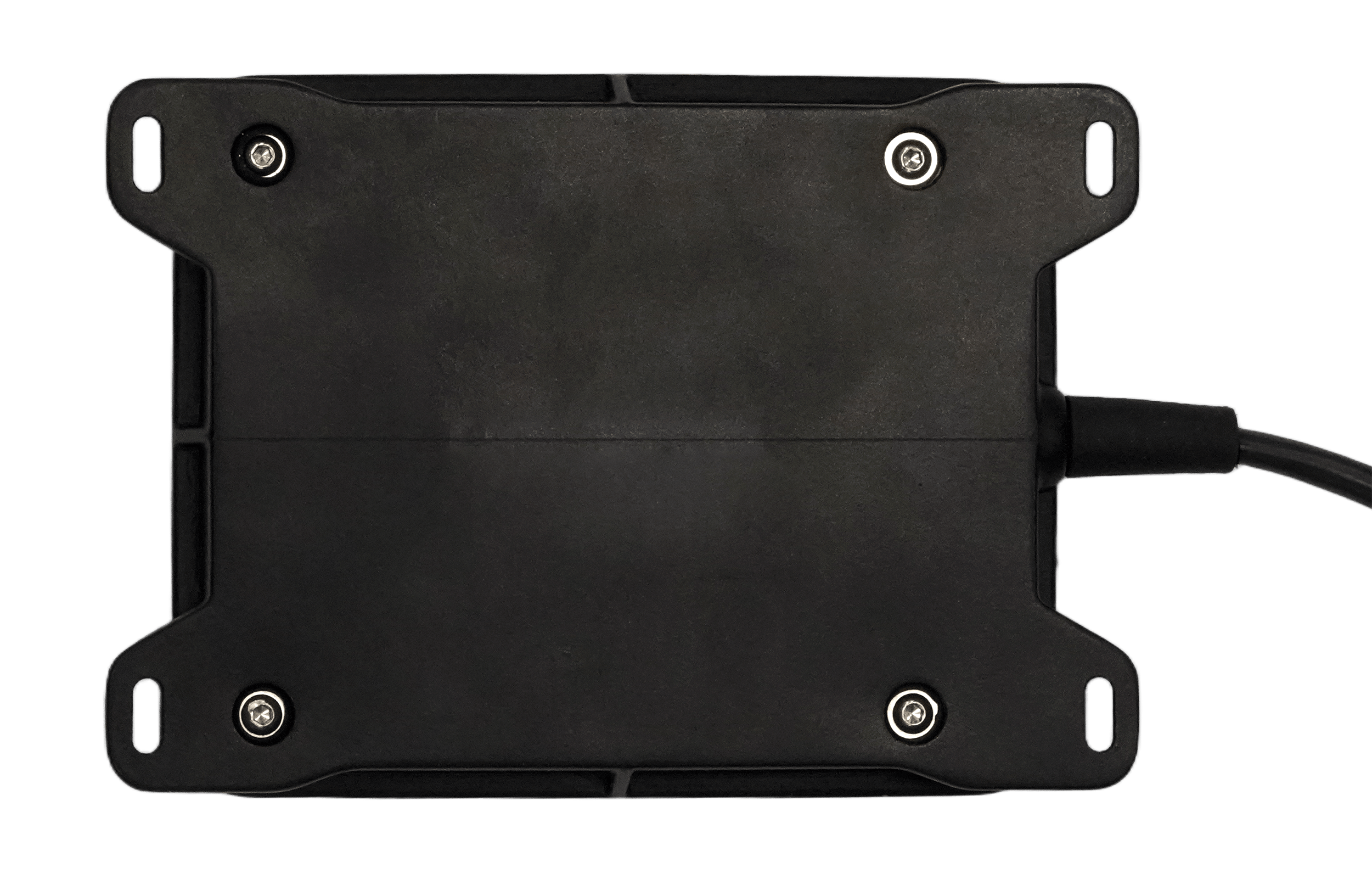

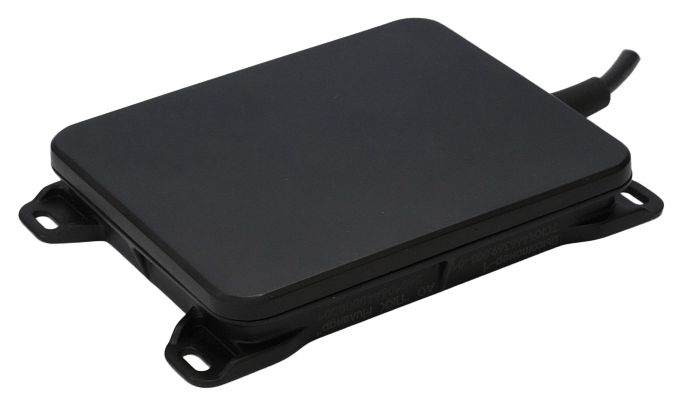

Радар Высотомер-1, ТСКЯ.466369.008-01(02) (Радиовысотомер сверхмалых высот) является радиолокационным измерителем высоты и предназначен для оценки расстояния от ближайшей поверхности до корпуса радара.
Радиовысотомер базируется на российском процессоре АО «ПКК Миландр», поддерживает CAN или RS-485, контролирует высоту до 100 м.
Применение:
Авиация
- В составе беспилотных летательных аппаратов (БПЛА), в т.ч. агродроны;
- В составе пилотируемых аппаратов: самолеты, вертолеты, аэротакси, летающие доски, персональные летательные аппараты, мотопарапланы, планеры, дирижабли, транспортных средств малой и сверхмалой авиации.
Спецтехника
- Рекомендован для использования в составе горнодобывающей, карьерной и строительной техники (для сигнализации приближения к краю карьера, ямы, оврага) и для систем точного земледелия (для контроля высоты рабочего инструмента).
Технические характеристики
| Наименование | ТСКЯ.466369.008-01/ТСКЯ.466369.008-02 |
| Диапазон напряжений питания постоянного тока, В | От 9 до 32 |
| Потребляемая мощность изделия по цепям питания при напряжении питания 12 В, Вт, не более | 3 |
| Диапазон изменения рабочей частоты, ГГц | От 24,05 до 24,25 |
| Максимальная мощность излучаемого сигнала, мВт, не более | 100 |
| Анализируемая изделием дальность, м | От 0,5 до 100 |
| Среднеквадратическое отклонение ошибки измерения дальности, м, не более | 0,05 |
| Время интервала сбора данных с последующей выдачей сообщения по интерфейсу связи, мс, не более | 20 ± 2 |
| Рабочая температура среды, ºС | -40...+75 |
| Габаритные размеры, мм, не более | 143х92х20 |
| Класс защиты по ГОСТ 14254-2015 | IP67 |
| Ширина луча диаграммы направленности в горизонтальной плоскости по уровню минус 3 дБ | 16º ± 4º |
| Ширина луча диаграммы направленности в вертикальной плоскости по уровню минус 3 дБ | 21º ± 2º |
| Интерфейс | RS-485/CAN |
| Масса, кг, не более | 0,25 |
| Процессор цифровой обработки сигнала | К1967ВН04BG* |
* Производится на территории Российской Федерации компанией АО ПКК «Миландр», Заключение МИНПРОМТОРГ РОССИИ о подтверждении производства промышленной продукции на территории Российской Федерации №73742/11 от 01.08.2022 г.
Документация
| Листовка Радар «Высотомер-1» 01.08.2025 | .pdf 1.69Мб |
| Высотомер-1 ТСКЯ.466369.008-01 _ комплект ПО 19.09.2025 | .zip 41.17Мб |
| Высотомер-1 ТСКЯ.466369.008-02 (CAN) _ комплект ПО 19.09.2025 | .zip 9.20Мб |
| Высотомер-1_Руководство по эксплуатации ТСКЯ.466369.008-01РЭ (RS-485) Версия 5.0 от 09.04.2025 | .pdf 1.54Мб |
| Высотомер-1_Руководство по эксплуатации ТСКЯ.466369.008-02РЭ (CAN) Версия 1.0 от 19.09.2025 | .pdf 877Кб |
| STEP-модель_Высотомер-1 ТСКЯ.466369.008-01 (02) 03.04.2025 | .STEP 1.86Мб |
