Гетерогенный PLC/RF модем

Описание

Гетерогенный модуль связи (PLC/RF модем) предназначен для реализации каналов связи в системах передачи данных по электрическим сетям переменного тока напряжением 220 В и беспроводной передачи данных в радиочастотном диапазоне 868 МГц.

Позволяет организовать передачу информации в соответствии с международным стандартом G3-PLC по электрическим сетям и беспроводную передачу данных в соответствии с IEEE 802.15.4. Предназначен для использования в автоматизированных системах контроля и учета электроэнергии.

Возможны три варианта исполнения устройства:

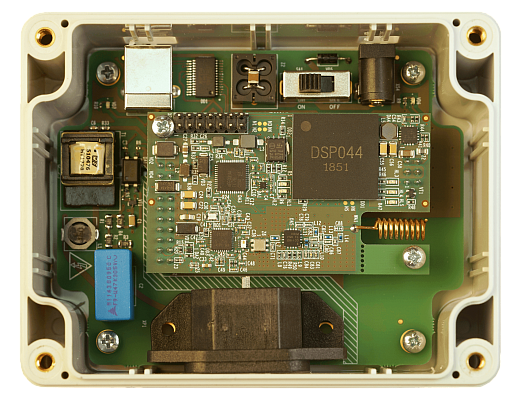

• Корпусное исполнение: комплект отладочный для PLC/RF модема (ТСКЯ.468998.034)
• Бескорпусное исполнение: модуль PLC.G3/RF868 (ТСКЯ.465635.002)
• Бескорпусное исполнение: PLC/RF модем связи (ТСКЯ.465635.005)

Технические характеристики

PLC модем

Частотный диапазон работы CENELEC A / B (35кГц – 91кГц; 98кГц – 122кГц)
Модуляция OFDM
Стандарт G3-PLC
Скорость передачи до 40 кБит/с
Виды модуляции BPSK, QPSK, 8PSK

RF модем

Частота несущей 868 МГц
Вид модуляции 2-FSK, 4-FSK
Скорость передачи до 50 кБит/с

Состав поставки (модуль):

Гетерогенный PLC/RF модем 1 шт.
Демонстрационная плата (для отладки системы) 1 шт.
Комплект кабелей 1 шт.

Среда программирования

АО «ПКК Миландр» CM-Lynx
Analog Devices VisualDSP

Документация

Гетерогенный PLC/RF модем - Приборы
